1117
lesjofors · Пружины
Характеристики
оценка| Размеры | |
|---|---|
| Диаметр проволоки | 0.2 мм |
| Наружный диаметр | 1.32 мм |
| Длина в свободном состоянии | 5 мм |
| Нагрузочные | |
| Жёсткость | 0.887 Н/мм |
| Максимальная нагрузка | 1.4 Н |
| Материал | |
| Материал | EN 10270-1-SH |

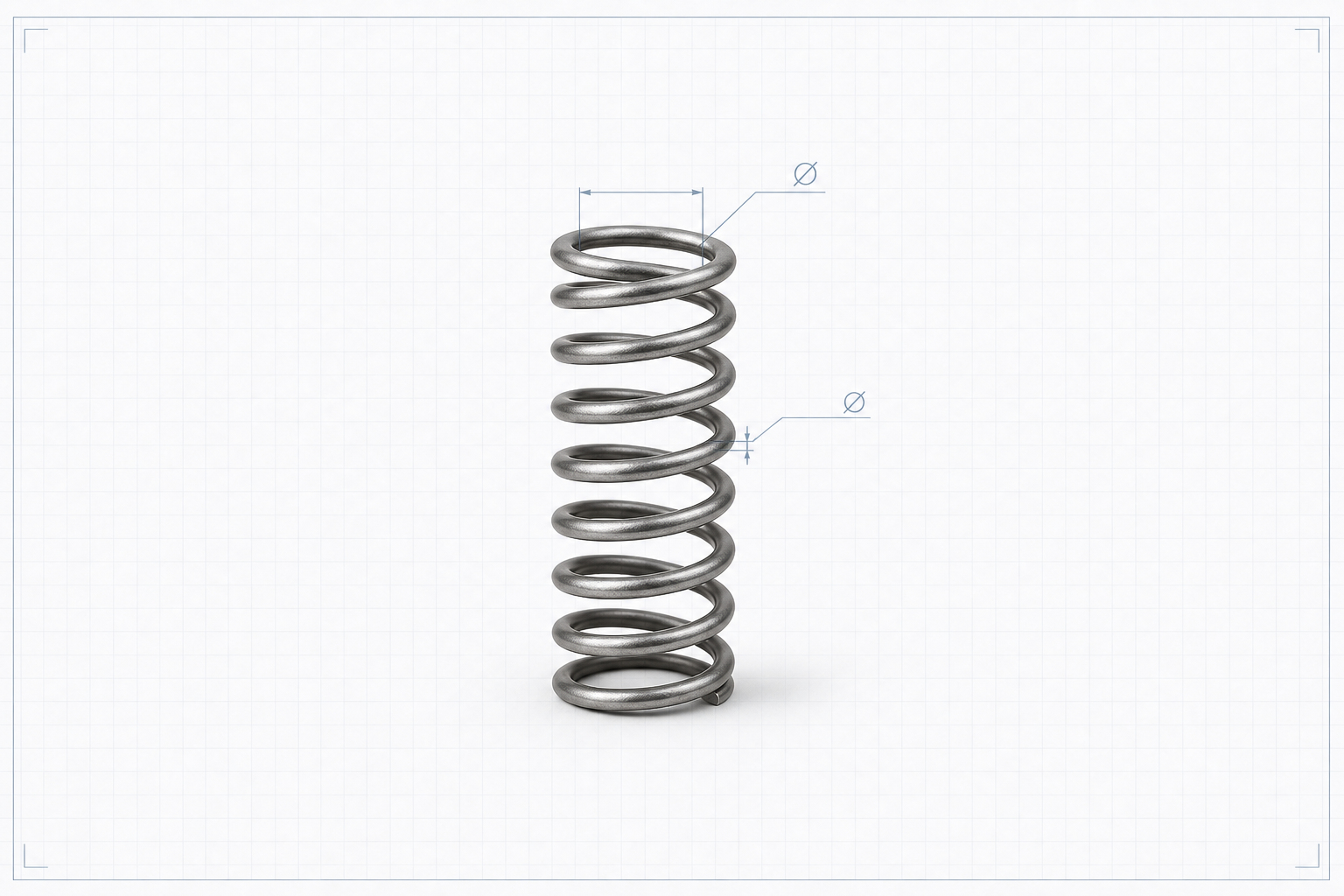

Схема
Нет демо-остатка · уточните наличие позже
Срок/доставка: оценка (internal estimate seed-v1 (не тариф перевозчика / не оферта), 2026-07-15) · не складской ETA и не тариф перевозчика
формат PDF или HTML; спеки из каталога; расчёты — в калькуляторах
Описание
Описание будет добавлено
Замены
Доставка и оплата
Демо-каталог · доставка и самовывоз уточняются в КП
Безналичный расчёт, электронный документооборот
Оценка по внутренней матрице (seed-v1 от 2026-07-15), не тариф перевозчика и не публичная оферта. Точную стоимость даёт калькулятор перевозчика. Таможенный платёж — seed-оценка, не финальный расчёт ТН ВЭД. Для точной стоимости запросите КП.
Характеристика пружины F–s
Пружина сжатия · DIN EN 13906-1 · линейная F = k·s
Жёсткость · DIN/оценка
0,89 Н/мм
5,1 lbf/in
Оценочный ход
1,6 мм
0,062 in
Расчётная F
1 Н
0,3 lbf
Использование max_load
100%
Fmax 1 Н
τ Wahl при Fmax
635 Н/мм²
k_w 1,273
Усталость (подсказка)
повышенный риск
τ = 635 MPa > 600 MPa — возможен ограниченный ресурс при переменной нагрузке. Упрощённая инженерная подсказка, не сертифицированный расчёт усталостной долговечности (L10).
L_s (сжатая высота)
3,0 мм
0,118 in
L₀/D (продольный изгиб)
3,8 > 4
нужны направляющие
Линейная оценка F = k·s до смыкания витков; жёсткость и/или ход s_max = L₀−L_s по DIN EN 13906-1 (основа). Напряжения и усталость — в блоке расчёта.
