L₀ с зацепами
70,00 мм
LE-090-14-70

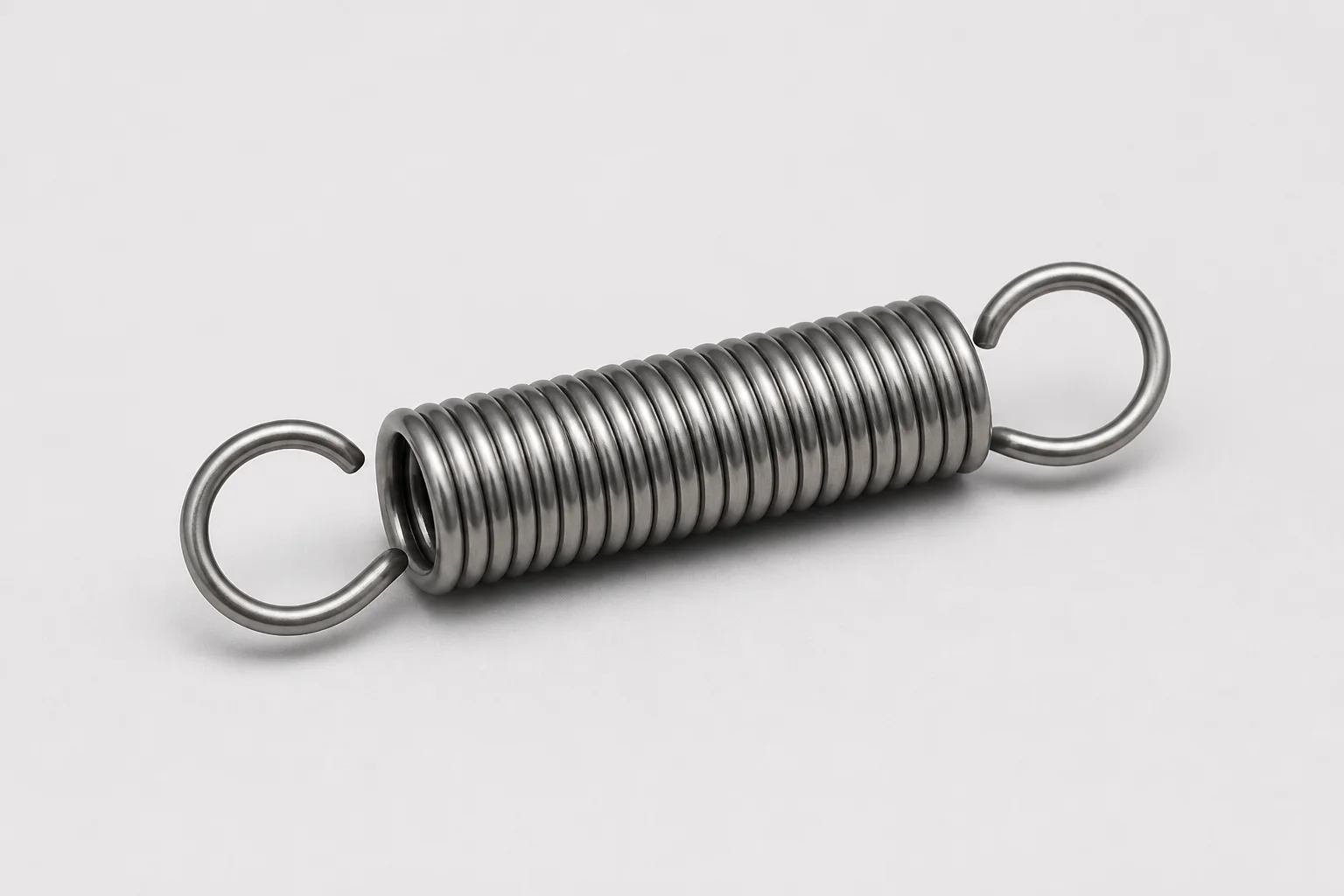

lesjofors · Пружина extension LE-090-14-70, серия LE.
ПружиныDIN 2097lesjofors
Характеристики
каталог| Размеры | |
|---|---|
| Диаметр проволоки | 0.9 мм |
| Наружный диаметр | 14 мм |
| Длина в свободном состоянии | 70 мм |
| Нагрузочные | |
| Жёсткость | 1.8 Н/мм |
| Максимальная нагрузка | 88 Н |
| Материал | |
| Материал | EN10270-1-SH |
не сертификация

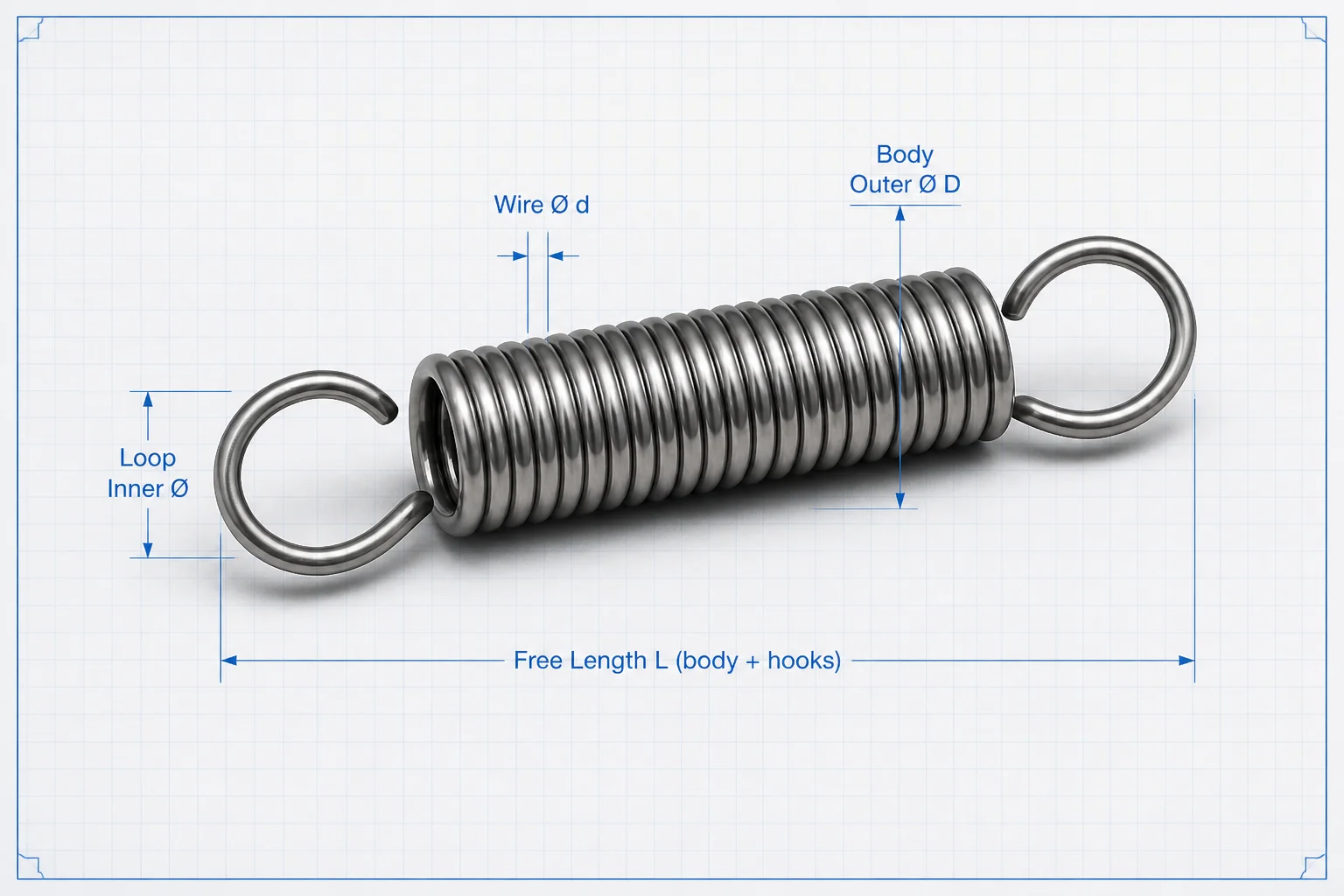

Схема
Демо-остаток150 шт
Демо-количество в каталоге (не складская отгрузка)
Срок/доставка: оценка (internal estimate seed-v1 (не тариф перевозчика / не оферта), 2026-07-15) · не складской ETA и не тариф перевозчика
Скачать паспорт (PDF или HTML)не OEM-сертификат
формат PDF или HTML; спеки из каталога; расчёты — в калькуляторах
Кол-во
Описание
Пружина extension LE-090-14-70, серия LE.
Замены
Доставка и оплата
Демо-каталог · доставка и самовывоз уточняются в КП
Безналичный расчёт, электронный документооборот
Оценка по внутренней матрице (seed-v1 от 2026-07-15), не тариф перевозчика и не публичная оферта. Точную стоимость даёт калькулятор перевозчика. Таможенный платёж — seed-оценка, не финальный расчёт ТН ВЭД. Для точной стоимости запросите КП.
Инженерный калькулятор
Пружина растяжения — F = F₀ + c·s
DIN EN 13906-2 (упрощённо): тело + зацепы, τ с поправкой Валя · не сертификация
Живая схема пружины растяжения
DIN EN 13906-2 · n=40,0 · L=77,2 мм
Растяжение40% · s≈7,2 мм
0% = L₀ (70 мм), 100% = L₀+s (88 мм).
Тело (текущая L) Зацепы L₀ (ghost) Размеры d / D / L₀ / L
Preview жёсткости: укажите F₀, чтобы посчитать силу и напряжения.
Геометрия
Длины, Dm и витки (тело + зацепы)
L_K тело
—
Dm
13,10 мм
D−d · D=14,00 мм
n активных
77,78
оценка по L_K / L₀
Сила · жёсткость
F = F₀ + c·s · τ тела (Wahl) · σ зацепа
Жёсткость c
0,038 Н/мм
vs каталог: -97,9%
Сила F при s
—
τ тела · Wahl (DIN EN 13906-1)
—
k=1,098
σ зацепа (оценка)
—
не сертификация
Каталог · SKU
Сверка с карточкой и handoff в PLP
Использование max_load
—
SKU карточки
заказlesjofors-le-090-14-70
Подбор в каталоге
Найти в каталоге
Ход расчёта
Вход
- d
- 0,90 мм
- D
- 14,00 мм
- L₀
- 70,00 мм
- F₀
- —
- s
- 18,00 мм
Промежуточные
- Dm
- 13,10 мм
- n
- 77,78
- Модель τ
- Wahl (DIN EN 13906-1)
- k (модель)
- 1,098
- k_w (Wahl)
- 1,098
Результат
- c
- 0,038 Н/мм
- F
- —
F = F₀ + c·s; τ = (8·F·Dm)/(π·d³)·k_w
Чувствительность жёсткости
Оценка чувствительности (FE), не допуск на изготовление.
| Возмущение | c | Δc |
|---|---|---|
| d − 0.1 мм | 0,021 Н/мм | -45,8% |
| d + 0.1 мм | 0,066 Н/мм | +73,3% |
