Dm
23,00 мм
D−d · D=25,00 мм
LJ-TW-D20-L00

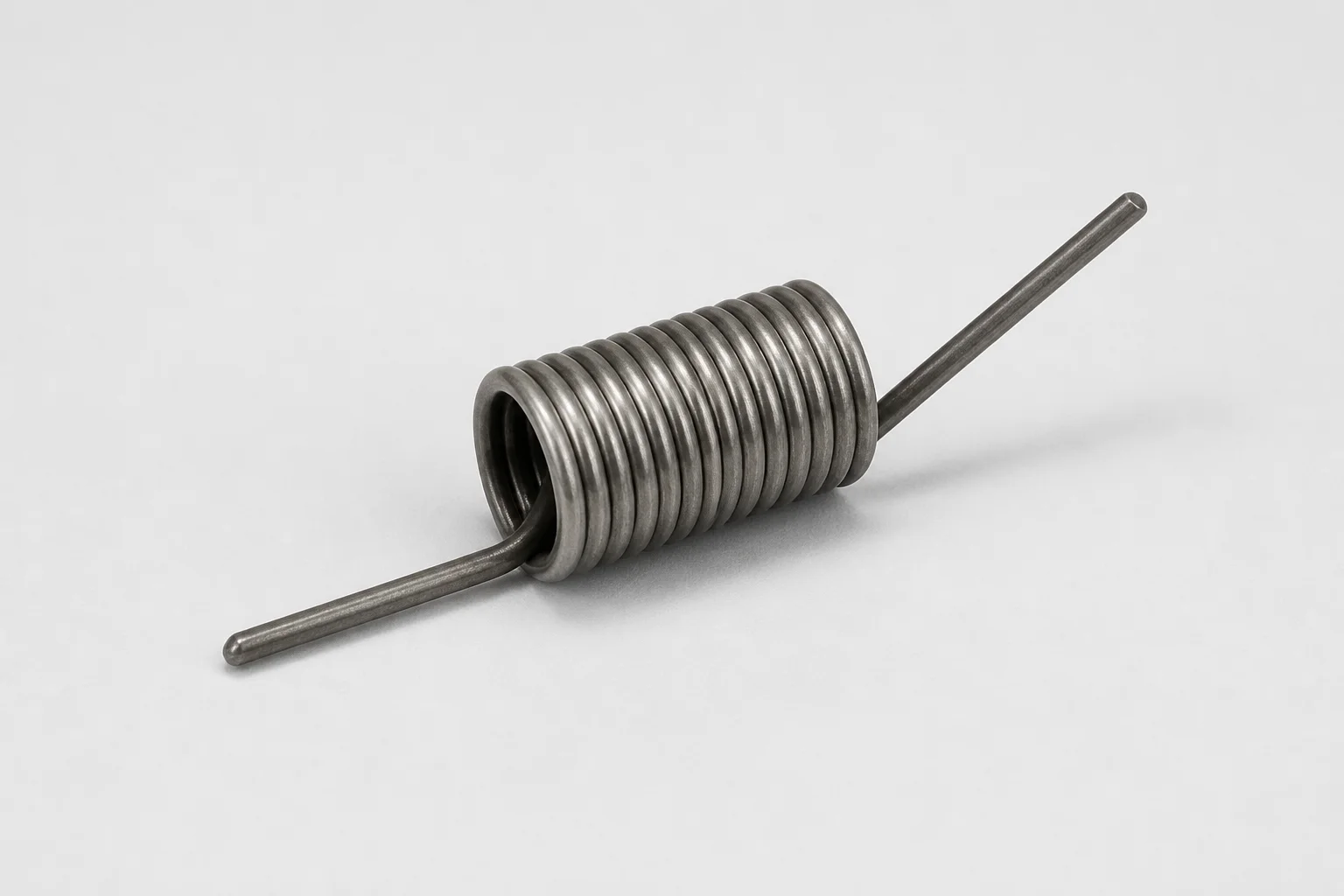

lesjofors · Пружина кручения Lesjöfors, диаметр 20 мм. Угол закручивания до 120°. Применяется в запорной арматуре и автоматике.
Пружиныlesjofors
Характеристики
| Тип | |
|---|---|
| Тип | torsion |
Демо-остаток341 шт
Демо-количество в каталоге (не складская отгрузка)
Срок/доставка: оценка (internal estimate seed-v1 (не тариф перевозчика / не оферта), 2026-07-15) · не складской ETA и не тариф перевозчика
Скачать паспорт (PDF или HTML)не OEM-сертификат
формат PDF или HTML; спеки из каталога; расчёты — в калькуляторах
Кол-во
Описание
Пружина кручения Lesjöfors, диаметр 20 мм. Угол закручивания до 120°. Применяется в запорной арматуре и автоматике.
Замены
Доставка и оплата
Демо-каталог · доставка и самовывоз уточняются в КП
Безналичный расчёт, электронный документооборот
Оценка по внутренней матрице (seed-v1 от 2026-07-15), не тариф перевозчика и не публичная оферта. Точную стоимость даёт калькулятор перевозчика. Таможенный платёж — seed-оценка, не финальный расчёт ТН ВЭД. Для точной стоимости запросите КП.
Инженерный калькулятор
Пружина кручения — T = cθ·θ
DIN EN 13906-3 (упрощённо): σ = 32·M/(π·d³)·Kb, E ≈ 206 000 Н/мм² · не сертификация
Живая схема пружины кручения
DIN EN 13906-3 · n=10 · θ=50°
Угол θ55% · θ≈50°
0% = свободное положение, 100% = θ ввода (90°).
Витки Плечо (нагрузка) Свободное плечо (ghost) Момент M / T Размеры d / D / θ / La

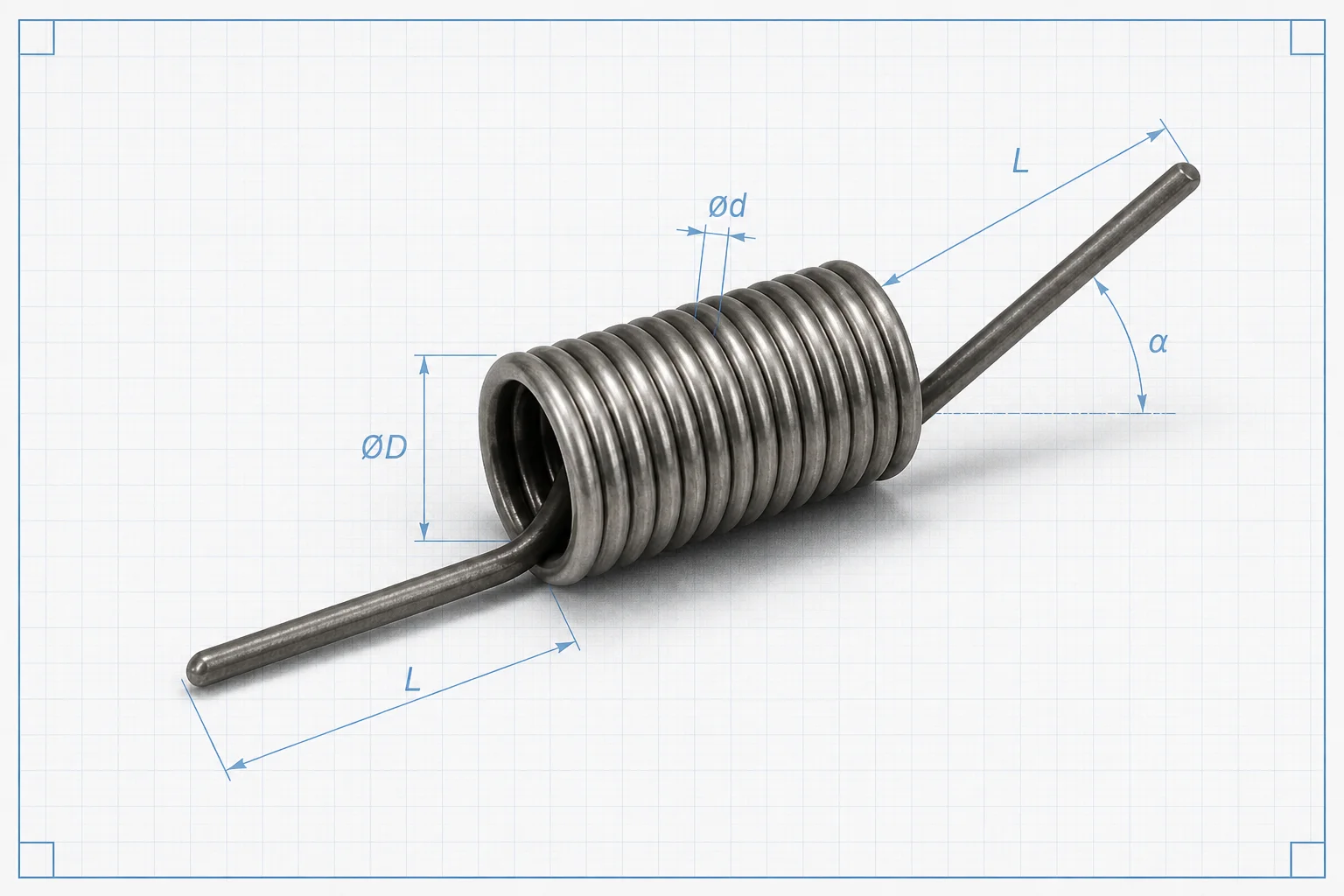

Геометрия
Dm, эквивалентные витки, ID и зазор оправки
n_eq
10
без коррекции плеча
ID
21,00 мм
Зазор оправки δ
—
Момент · напряжение
T = c_θ·θ · σ изгиба (DIN EN 13906-3, упрощённо)
Жёсткость c_θ
223,91 Н·мм/рад
Момент T
нагрузка351,7 Н·мм
σ изгиба (оценка)
479 МПа
K_b=1,069
Угол θ
90°
Каталог · SKU
Сверка с карточкой и handoff в PLP
SKU карточки
заказlesjofors-lj-tw-d20-l00
Подбор в каталоге
Найти в каталоге
SKU-матч (плечи)
—
Ход расчёта
Вход
- d
- 2,00 мм
- D
- 25,00 мм
- n
- 10
- θ
- 90°
Промежуточные
- Dm
- 23,00 мм
- n_eq
- 10
- K_b
- 1,069
- ID
- 21,00 мм
- σ
- 479 МПа
Результат
- c_θ
- 223,91 Н·мм/рад
- T
- 351,7 Н·мм
c_θ = E·d⁴/(64·Dm·n_eq); σ = 32·M/(π·d³)·K_b
